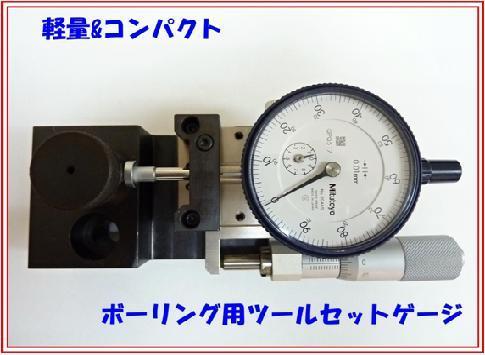

仕様

本体寸法 最大測定径
177x75x61(o) WxDxH Φ170





使用方法
















@マスター(φ25)でダイヤルゲージを0セットします。

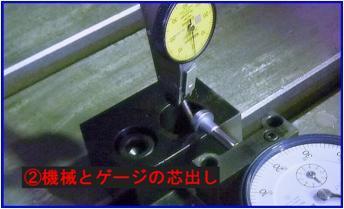

A機械とマスターの芯を合わせ、XY座標と0セットします。

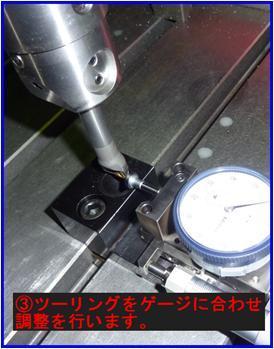

B0セットした位置でツーリングバイトの回転をニュートラルにしてチップの先端とゲージの端子を接触させてチップの出しろを調整します。

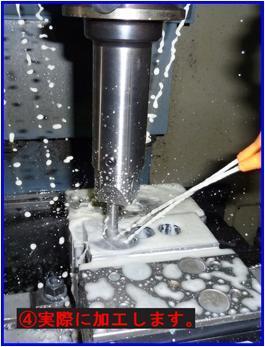

C加工する時はプリセットは目安なので、ねらいの仕上径より少しマイナスさせて試加工し、径を測定後ボーリングバイトの出しろを調整して仕上ます。





芯出ししたゲージの中心を設備に記憶させることで、芯出しの手間が省けます。

φ25を基準に台座に付いたマイクロの目盛りを使って最大φ170までの加工径に対応します。



これにより、大幅なサイクルタイムの短縮が図れました。



社外販売も致します。必要に応じて違う径のマスターの製作もできます。

使用方法・価格等、ご不明な点はお気軽に弊社までお問い合わせください
